Major Specifications of Top chain sprockets

形番：WT-S6300-20T


[Click to enlarge]
*This is a reference image.

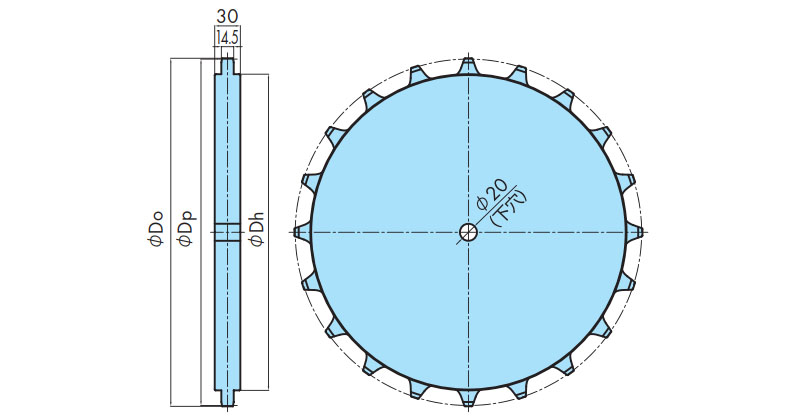

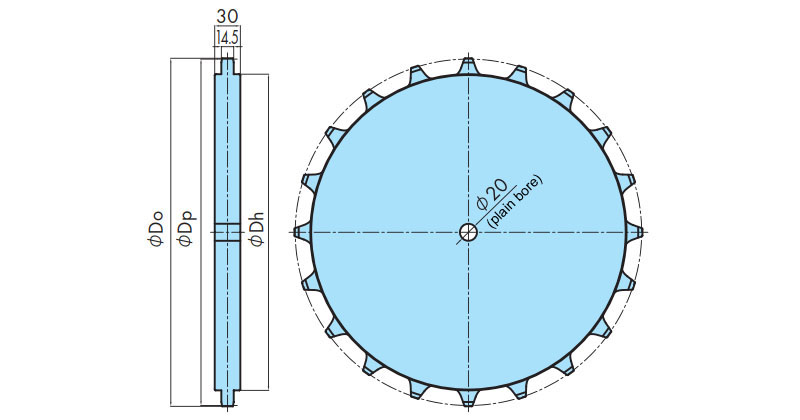

PDF outline drawing

WT-S6300-20T

DXF Drawing data

Please contact us
(Click here for a list of DXF data)

標準価格

Please contact us

Delivery

Please contact us

Catalogs and Instruction Manuals

Applicable chain

WT6306-W

Major Specifications

Model number Number of teethPitch Circle Diameter
Dp
mm		Outer diameter
Do
mm		Shaft hole
shape		 Shaft hole dimensions
d
mm		 pilot bore
mm		 Hub diameter
Dh
mm
WT-S6300-20T 20405.92407.9ご要望により製作検討にて
対応いたします。
標準は四角穴形状となります。		Upon request, we will consider production.
We will respond to your request.		20371
MaterialAppearance colorTypeOperating temperature range
polyamideブルーIntegrated type-20℃～60℃

注記
　1.上記歯数、スプロケット形状および材質以外も製作いたします。当社までお問合せください。
