プラスチックモジュラーチェーン用スプロケット WT-N1300 主要諸元
形番：WT-N1300-15T25S
[Click to enlarge]
*The above is an image for illustrative purposes only. Please be sure to check the details below and in the drawings for accurate information.
標準価格
Please contact us
Delivery
Please contact us
| ※ | 3D CAD data will be provided via a link to CADENAS Web2CAD Co., Ltd.'s CAD Drawing Library site "PARTcommunity." |
| ※ | For inquiries regarding 3D CAD data and PARTcommunity, please contact Cadenas Web-to-CAD. For inquiries regarding Cadence Web-to-CAD Co., Ltd., please check here (external site). |
Catalogs and Instruction Manuals
Applicable chain
WT1306-W

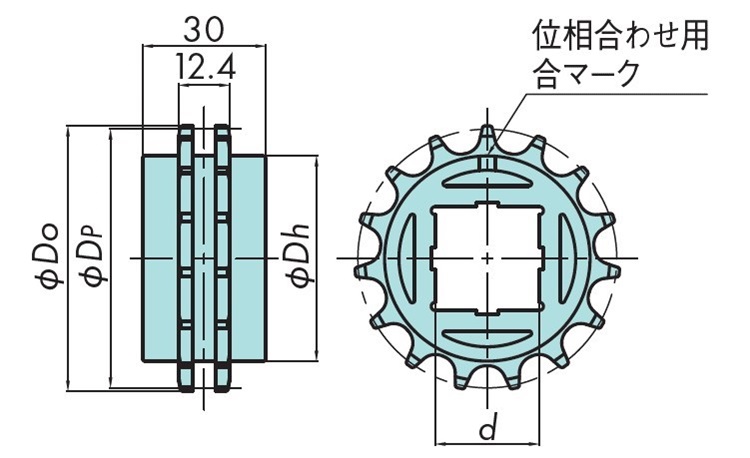

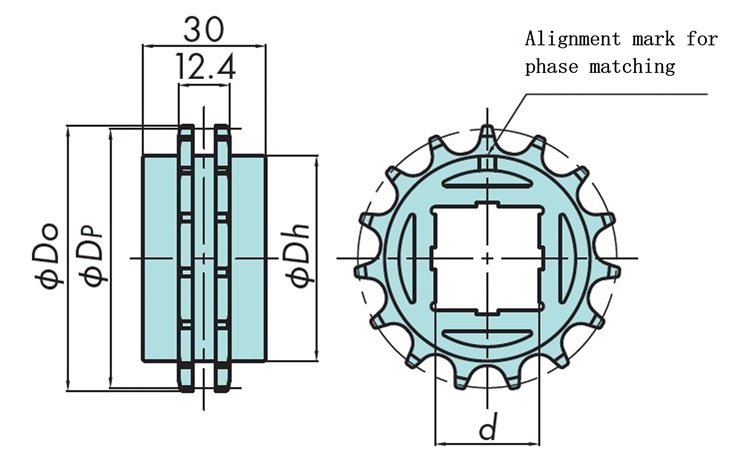

Major Specifications
| Model number | Number of teeth | Pitch Circle Diameter Dp mm | Outer diameter Do mm | Shaft hole shape |
Shaft hole dimensions d mm |
Hub diameter Dh mm |
Approximate Mass kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-15T25S | 15 | 63.01 | 64.6 | square | □25 | 50 | 0.05 |
| Material | Appearance color | Type | Operating temperature range |
|---|---|---|---|
| reinforced polyamide | black | Integrated type | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.シャフト仕様はみがき棒鋼をご使用ください。
