Top chain Sprocket WT-N0700 Major Specifications
形番：WT-N0700-48T30
[Click to enlarge]
Standard price
Please contact us
Delivery
Please contact us
| ※ | 3D CAD data will be provided via a link to CADENAS Web2CAD Co., Ltd.'s CAD Drawing Library site "PARTcommunity." |
| ※ | For inquiries about 3D CAD data and PARTcommunity, please contact Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catalogs and Instruction Manuals
Applicable chain
WT0705-M, WT0705-W

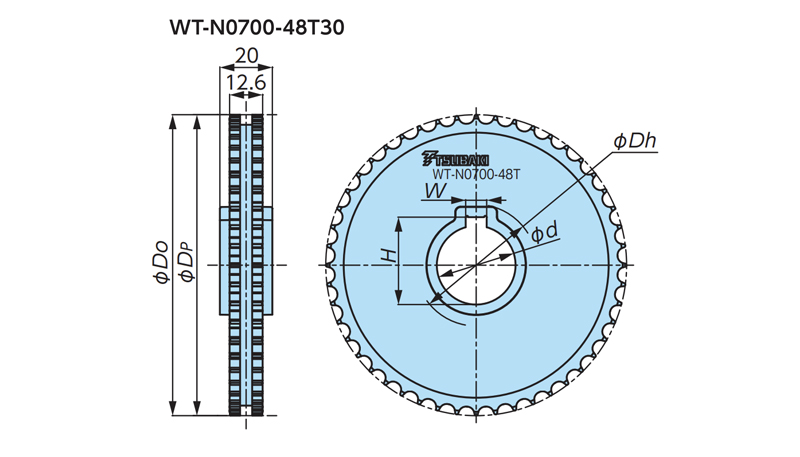

Major Specifications
| Model number | Number of teeth | Pitch Circle Diameter Dp mm | Outer diameter Do mm | Shaft hole shape |
Shaft Hole Diameter d mm |
Keyway W mm | Keyway H mm |
Hub diameter Dh mm |
Approximate Mass kg |
|---|---|---|---|---|---|---|---|---|---|
| WT-N0700-48T30 | 48 | 114.67 | 114.7 | Circle | Φ30 | 8 | 33.3 | 47 | 0.072 |
| Material | Appearance color | type | Operating temperature range |
|---|---|---|---|
| reinforced polyamide | black | Integrated type | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.上記歯数、スプロケット形式、材質以外も製作いたします。(全切削対応品)
4.シャフト仕様はみがき棒鋼をご使用ください。
5.シャフトにスプロケットを取付ける際には、刻印やマークを目安にして、向きや歯の位置を一定に合わせてください。
