Major Specifications of Top chain sprockets

形番：TP-C12781LT-SPR   ( 専用ハブ形番：TP-C12773T-HB )

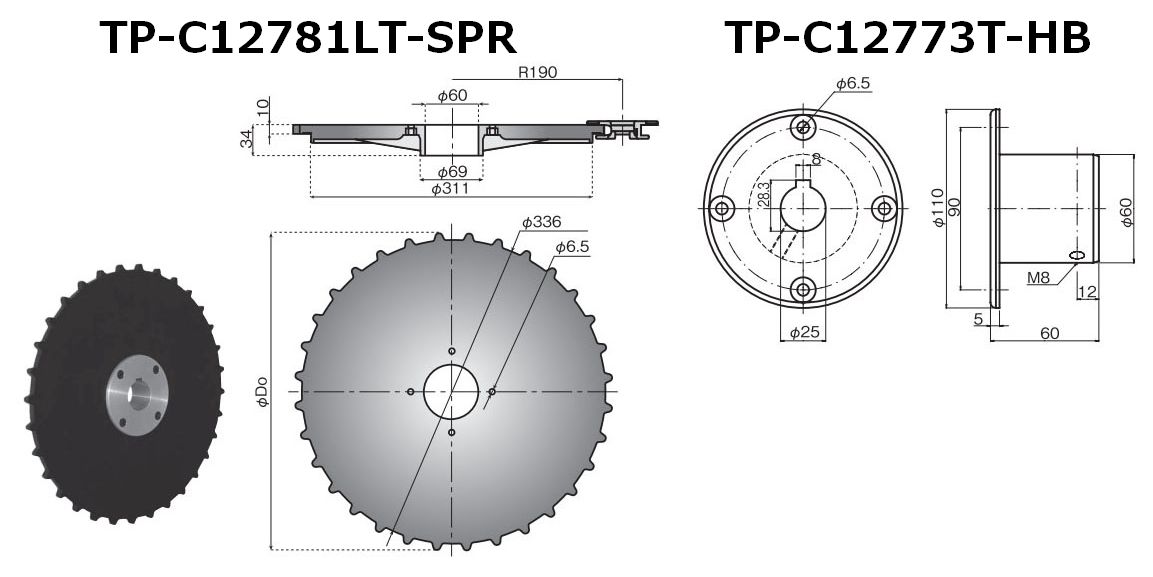

[Click to enlarge]
*This is a reference image.
Sprocket
Hub
PDF outline drawing

TP-C12781LT-SPR

TP-C12773T-HB

DXF Drawing data

TP-C12781LT-SPR

TP-C12781LT-SPR

(Click here for a list of DXF data)

標準価格

Please contact us

Please contact us

Delivery

Please contact us

Catalogs and Instruction Manuals

Applicable chain

TPUH-BO

Major Specifications

Model number Number of teethOuter diameter
Do
mm		Shaft hole
shape		 Shaft Hole Diameter
d
mm
TP-C12781LT-SPR 32352CircleΦ25
MaterialAppearance colorType
Tooth profile: Polyamide
Hub: Aluminum		blackIntegrated type

注記
　1.水平搬送以外の使用方法では、TPS形スプロケットをご使用ください。
　2.不安定容器の搬送では使用しないでください。転倒する可能性があります。
