Major Specifications of Top chain sprockets

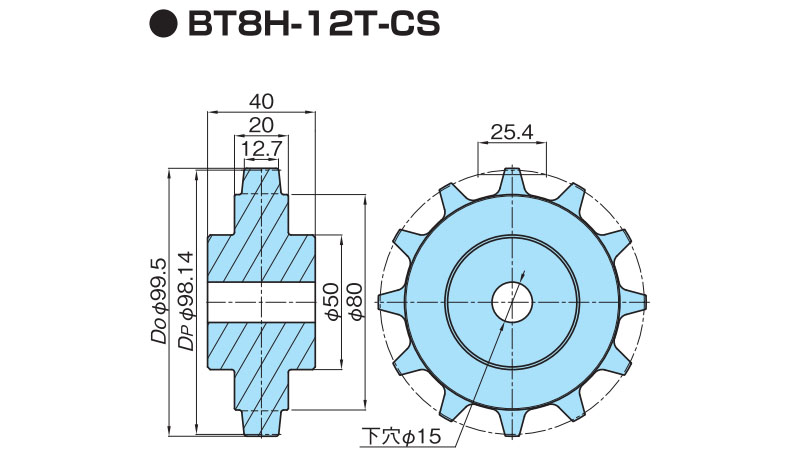

形番：BT8H-12T-CS
[Click to enlarge]
Standard price
Please contact us
Delivery
Please contact us
| ※ | 3D CAD data will be provided via a link to CADENAS Web2CAD Co., Ltd.'s CAD Drawing Library site "PARTcommunity." |
| ※ | For inquiries about 3D CAD data and PARTcommunity, please contact Cadenas Web2CAD. Cadenas Web to CAD Co., Ltd. TEL: (03)5961‐5031 FAX: (03)5961‐5032 |
Catalogs and Instruction Manuals
Applicable chain
BTC8H-M, BTM8H-M, TTUPS-H
Major Specifications
| Model number | Number of teeth | Pitch Circle Diameter Dp mm | Outer diameter Do mm | Shaft hole shape | pilot bore mm | Approximate Mass kg |
|---|---|---|---|---|---|---|
| BT8H-12T-CS | 12 | 98.14 | 99.5 | Circle | 15 | 1.2 |
| Material | type |
|---|---|
| Carbon steel for machine structures | Integrated type |
注記
1.歯先硬化を施していません。
2.最大軸穴径は、一般的な場合を表わしています。軸穴径、キー面圧については、一般機械設計により決定してください。
3.上記以外の歯数、材質のスプロケットをご要望の場合は、お問い合わせください。
