Relationship between chain tensioner displacement and pressing force

TCS type (oscillating type)

  • Acting pressing force F(kN)
  • Displacement (swing angle) δ(°)
  • Gravitational acceleration G=9.80665(m/s 2)

・CT-TCS40, CT-TCS50
F=(0.26×δ+0.8)×G×10 -3 *Pressing force range: 0 to 0.15 (kN)

・CT-TCS60, CT-TCS80
F=(0.95×δ+1.5)×G×10 -3 *Pressing force range: 0 to 0.39 (kN)

ETS type and TA type (direct acting type)

  • Acting pressing force F(kN)

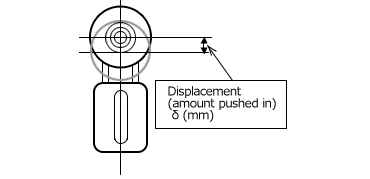

  • Displacement (push amount) δ(mm)
  • Gravitational acceleration G=9.80665(m/s 2)

・CT-ETS40, CT-ETS50, CT-TA40
F=(0.8×δ+8.4)×G×10 -3 *Pressing force range: 0.10 to 0.25 (kN)

・CT-ETS60, CT-ETS80, CT-TA50, CT-TA60
F=(1.36×δ+19.1)×G×10 -3 *Pressing force range: 0.15 to 0.39 (kN)
